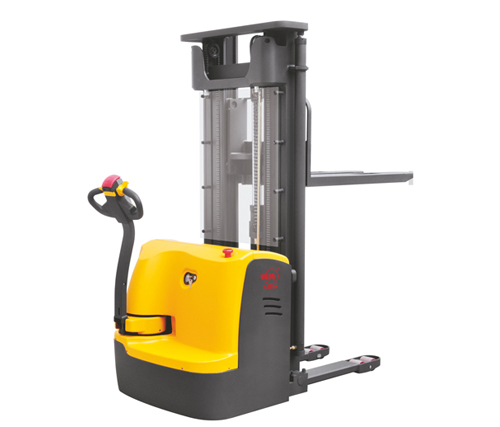

重庆电动叉车之全电动堆垛车 / CDDR15/15Z

全电动堆垛车

安全高效设计：

■交流电机，无需更换碳刷；

■多功能显示仪表具有电量显示、故障代码显示、工作时间累计显示和快慢速显示；

■侧门和电瓶盖全部可打开，电瓶可从侧面拉出，有利电瓶的互换和维修；

■拥有避震装置，降低噪音；

■手把设有紧急反向开关；

■手柄在垂直和水平方向都处于刹车状态；

■紧急断电开关；

■龟形慢速行驶开关；

■自动减速功能使操作更放心；

■内置卸荷阀保护车子不超载使用，提高车子的可靠性；

■无级变速控制。

结构优化设计：

■低重心设计，具有很好的稳定性；

■立式驱动轮，使得整个驱动单元回转半径小、轮子更换维护简单方便，电机具有好的防尘、防水效果。使得制动器和电机更加经久耐用，可靠性得以提高；

■车架、门架可分离，互换性好；

■全自由提升，适宜低矮房屋内作业(起升3米堆高车可进入2米大门)

■坚固的进口门架。

易维护设计：

■低电压保护系统，延长电瓶的使用寿命；

■采用电气整体设计模式，线路整洁、美观，装配、调试、维修方便；

■CANbus 技术简化了线路，增强整车可靠性；

■霍尔传感器减少电子元件磨损，增强使用寿命；

■转动轴上加有润滑油嘴和衬套，方便用户好地维护车子。

型号		CDDR15-I	CDDR15-II	CDDR10-III	CDDR12-III	CDDR15-III
驱动方式		电动（蓄电池）		电动（蓄电池）
驾驶方式		步行		步行
额定载荷	Q（kg）	1500		1000	1200	1500
载荷中心距	c(mm)	600		500		600
前悬距	x(mm)	697		697
轮距	y(mm)	1383		1335		1410
自重（带电瓶）	kg	1080/1200/1220/1240/1405/1450/1490	1030/1150/1170/1190/1365/1400/1440	730/750/770	750/770/790	810/850/860
轴负载，满载时前/后轴	kg	1430/1270	1400/1250	950/770	1060/870	1280/1070
轴负载，空载时前/后轴	kg	843/356	820/330	555/165	560/170	650/200
轮子		聚氨酯轮		聚氨酯轮
轮子尺寸，前轮	mm	Φ250x70		Φ250x70
轮子尺寸，后轮	mm	Φ80x84		Φ80x70
附加轮(尺寸)	mm	Φ150x60		Φ150x60
轮，前后数量（x=驱动轮）		1x+1/4		1x+1/4
前轮轮距	b10(mm)	520		520
后轮轮距	b11(mm)	404/530		410/525
门架缩回时高度	h1(mm)	1735/1985/2135/2235//2050/2210/2410		2087/1837/2087/2237
自由提升高度	h2(mm)	1300/1550/1700/1800/1570/1740/1940		~
起升高度	h3(mm)	2500/3000/3300/3500/4500/5000/5600		1600/2500/3000/3300
作业时门架高度	h4(mm)	2955/3455/3755/3955/5070/5550/6150		2087/3087/3587/3887
操作手柄在驱动位置的小/大高度	h14(mm)	670/1300		670/1300
降低时高度	h13(mm)	90		90
总体长度	l1(mm)	1950		1965		2045
叉面长度	l2(mm)	878		792		878
车体宽度	b1(mm)	820		820
货叉尺寸	s/e/l(mm)	60/180/1070(1150)		60/170/1070(1150)
货叉外宽	b3(mm)	570/695		570/695
轴距中心离地间隙	m2(mm)	31		28
通道宽度，托盘1000×1200（1200跨货叉放置）	Ast(mm)	2450		2400		2480
通道宽度，托盘800×1200（1200沿货叉放置）	Ast(mm)	2420		2370		2450
转弯半径	Wa(mm)	1575		1525		1605
行驶速度，满载/空载	Km/h	5.8/6		5.3/5.6		5.8/6（AC））
提升速度，满载/空载	m/s	0-0.12/0-0.19	0.11/0.15 0.11/0.20	0.06/0.13
下降速度，满载/空载	m/s	0-0.35/0-0.12	0.12/0.12	0.13/0.10
爬坡能力，满载/空载	%	8/15		6/15
行车制动		电磁制动		电磁制动
驱动电机功率	kw	1.5（AC）	1.2(AC)	0.8(DC)		1.2(AC)
提升电机功率	kw	3		2.2
蓄电池电压/额定容量	V/Ah	24/300	24/240(300)	24/120		24/200
蓄电池重量	kg	260	220（260）	90		160
蓄电池尺寸（长×宽×高）	mm	675×254×545	675×254×500	753×178×240		800×254×320
驾驶员耳边噪音等级符合DIN12053	dB(A)	65	65	70
