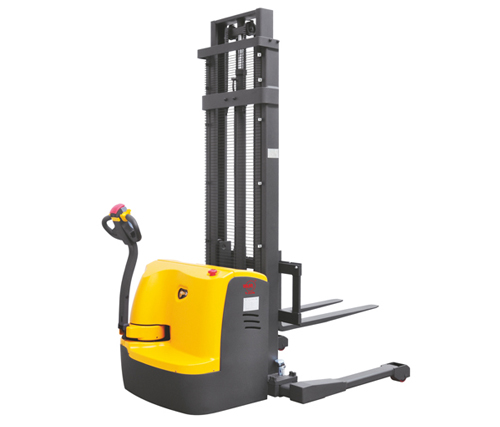

重庆电动叉车之全电动堆垛车 / CTDR15

全电动堆垛车

安全高效设计：

■手把设有紧急反向开关，整车操作更放心；

■内置卸荷阀保护车子不超载使用，提高车子的可靠性；

■紧急断电开关，无级变速控制；

■侧门和电瓶盖全部可打开，电瓶可从侧面拉出，有利电瓶的互换和维修。

结构优化设计：

■低重心设计，具有很好的稳定性；

■立式驱动轮，使得整个驱动单元回转半径小、轮子更换维护简单方便，电机具有好的防尘、防水效果，使得制动器和电机更加经久耐用，可靠性得以提高；

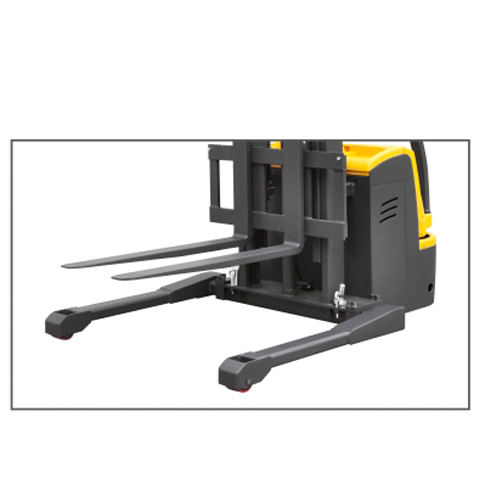

■可调节平衡轮结构，使的四点在一平面内，稳定性好。

易维护设计：

■低电压保护系统，延长电瓶的使用寿命；

■采用电气整体设计模式，线路整洁、美观，装配、调试、维修方便；

■CANbus 技术简化了线路，增强整车可靠性；

■霍尔传感器减少电子元件磨损，增强使用寿命；

型号		CTDR15-I	CTDR15-II				CTDR10-III	CTDR12-III	CTDR15-III
驱动方式		电动（蓄电池）					电动（蓄电池）
驾驶方式		步行					步行
额定载荷	Q（kg）	1500					1000	1200	1500
载荷中心距	c(mm)	600					500		600
前悬距	x(mm)	677					795
轮距	y(mm)	1420					1385		1460
自重	kg	1090/1210/1230/1250/1415/1460/1500	1040/1160/1170/1200/1375/1410/1450				760/780/800	780/800/820	940/960/980
轴负载，满载时前/后轴	kg	1430/1280	1408/1250				983/797	1098/901	1340/1120
轴负载，空载时前/后轴	kg	860/350	827/330				601/179	614/186	734/226
轮子		聚氨酯轮					聚氨酯轮
轮子尺寸，前轮	mm	Φ250x70					Φ250x70
轮子尺寸，后轮	mm	Φ80x84					Φ98x82
附加轮(尺寸)	mm	Φ150x60					Φ150x60
轮，前后数量（x=驱动轮）		1x+2/4					1x+1/2
前轮轮距	b10(mm)	580					520
后轮轮距	b11(mm)	1040-1430					1066-1466
门架缩回时高度	h1(mm)	1805/2055/2205/2305/2120/2280/2480					2145/1895/2145/2295
自由提升高度	h2(mm)	1300/1550/1700/1800/1570/1740/1940					~
起升高度	h3(mm)	2500/3000/3300/3500/4500/5000/5600					1600/2500/3000/3300
作业时门架高度	h4(mm)	3025/3525/3825/4025/5100/5580/6180					2145/3145/3645/3995
操作手柄在驱动位置的小/大高度	h14(mm)	670/1300					670/1300
降低时高度	h13(mm)	70					70
总体长度	l1(mm)	1980/2060					2015		2095
叉面长度	l2(mm)	915					890		970
车体宽度	b1(mm)	1170-1560					1182-1582
货叉尺寸	s/e/l(mm)	40/100/1070(1150)					40/100/1070(1150)
货叉外宽	b3(mm)	200-800					200-800
通道宽度，托盘1000×1200（1200跨货叉放置）	Ast(mm)	2480					2450		2530
通道宽度，托盘800×1200（1200沿货叉放置）	Ast(mm)	2465					2420		2500
转弯半径	Wa(mm)	1612					1575		1655
行驶速度，满载/空载	Km/h	5.8/6					5.3/5.6		5.8/6 （AC）
提升速度，满载/空载	m/s	0-0.12/0-0.19			0.11/0.14		0.06/0.13
下降速度，满载/空载		0-0.35/0-0.12			0.16/0.13		0.13/0.10
爬坡能力，满载/空载	%	8/15					6/15
行车制动		电磁制动					电磁制动
驱动电机功率	kw	1.5（AC）		1.2（AC）			0.8(DC)		1.2(AC)
提升电机功率	kw	3					2.2
蓄电池电压/额定容量	V/Ah	24/300		24/240		24/300	24/120		24/200
蓄电池重量	Kg	260		220		260	90		160
蓄电池尺寸（长x宽x高）	mm	675 x254 x545		675 x254 x500			753 x178 x240		800 x254 x320
驾驶员耳边噪音等级符合DIN12053	dB(A)	70					70
