重庆电动叉车之全电动堆垛车 / CDD20K

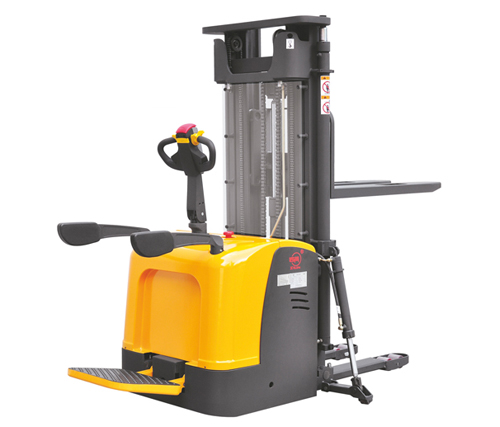

全电动堆垛车 / CDD20K

安全设计：

■交流电机，无需更换碳刷；

■多功能显示仪表具有电量显示、故障代码显示、工作时间累计显示和快慢速显示；

■侧门和电瓶盖全部可打开，电瓶可从侧面拉出，有利电瓶的互换和维修；

■拥有避震装置，降低噪音；

■手把设有紧急反向开关，整车操作更放心；

■自动减速功能使操作更放心；

■内置卸荷阀保护车子不超载使用，提高车子的可靠性；

■手柄在垂直和水平方向都处于刹车状态；

■紧急断电开关；

■龟形慢速行驶开关；

■无级变速控制；

■两侧辅助支撑腿，提高车两侧向稳定性。

结构优化设计：

■低重心设计，具有很好的稳定性；

■上卧式驱动轮，使得整个驱动单元回转半径小、轮子更换维护简单方便，电机具有好的防尘、防水效果。使得制动器和电机更加经久耐用，可靠性得以提高；

■车架、门架可分离，互换性好；

■全自由提升，适宜低矮房屋内作业(起升3米堆高车可进入2米大门)；

■坚固的进口门架。

易维护设计：

■低电压保护系统，延长电瓶的使用寿命；

■采用电气整体设计模式，线路整洁、美观，装配、调试、维修方便；

■CANbus 技术简化了线路，增强整车可靠性；

■霍尔传感器减少电子元件磨损，增强使用寿命；

型号		CDD20K	CDD20K（6.5米）
驱动方式		电动（蓄电池）	电动（蓄电池）
驾驶方式		站驾	站驾
额定载荷	Q（kg）	2000	2000
载荷中心距	c(mm)	600	500
前悬距	x(mm)	672	672
轮距	Y(mm)	1378	1408
自重（带电瓶）	kg	1550	1850
轴负载，满载时前/后轴	kg	1890/1660	2090/1760
轴负载，空载时前/后轴	kg	1070/480	1270/580
轮子		聚氨酯轮	聚氨酯轮
轮子尺寸，前轮		Φ250×70	Φ250×70
轮子尺寸，后轮		Φ80×84	Φ80×84
附加轮		Φ150×60	Φ150×60
轮，前后数量（X=驱动轮）		1×+2/4	1×+2/4
前轮轮距	b10(mm)	580	676
后轮轮距	b11(mm)	404/525	404/525
门架缩回时高度	h1(mm)	1735/1985/2135/2235/2050/2210/2410	2710
自由提升高度（客户选配）	h2(mm)	1300/1550/1700/1800/1570/1740/1940	2240
起升高度	h3(mm)	2500/3000/3300/3500/4500/5000/5600	6500
作业时门架大高度	h4(mm)	2955/3455/3755/3955/5070/5550/6150	7050
操作手柄在驱动位置的小/大高度	h14(mm)	1150/1450	1150/1450
降低时高度	h13(mm)	90	90
总体长度	l1(mm)	2020/2100	2100/2180
叉面长度	l2(mm)	950	950
车体宽度	b1(mm)	850	950
货叉尺寸	s/e/l(mm)	60/180/1070(1150)	60/180/1070（1150）
货叉外宽	b3(mm)	570/695	570/695
轴距中心离地间隙	m2(mm)	31	31
通道宽度，托盘1000×1200（1200跨货叉放置）	Ast(mm)	2535	2615
通道宽度，托盘800×1200（1200沿货叉放置）	Ast(mm)	2515	2595
转弯半径	Wa(mm)	1655	1735
行驶速度，满载/空载	Kw/h	5.8/6	5.8/6
提升速度，满载/空载	m/s	0.09/0.11	0.09/0.11
下降速度	m/s	0.12/0.11	0.12/0.11
爬坡能力，满载/空载	%	6/15	6/15
行车制动		电磁制动	电磁制动
驱动电机功率	Kw	1.5(AC)	1.5(AC)
提升电机功率	kw	3	3
蓄电池电压/额定容量	V/Ah	24/300	24/300
蓄电池重量	kg	300	300
蓄电池尺寸（长×宽×高）	mm	675×254×500	675×254×500
驾驶员耳边噪音等级符合DIN12053	dB(A)	70	70
